ВНИМАНИЕ:
- ООО «МСАУ» перестала принимать заказы на изготовление и поставку РПЖ-24FT.
- Производство РПЖ–24FT передано в ООО «Акваконтроль».
- Смотрите на сайте ООО «Акваконтроль»: РПЖ–24FT Электронное реле протока жидкости (6800600351)
- Производство РПЖ–24FT с гарантийным и постгарантийным обслуживанием находится по адресу:
141595, Московская область, Солнечногорский р-н, Ленинградское шоссе, 49-й километр, д.8.
- Заказы на РПЖ-24FT необходимо отправлять на эл. почту: zakaz@extra-aquacontrol.ru
- Контактные телефоны: +7 (495) 432-32-88, 8 (800) 707-73-08

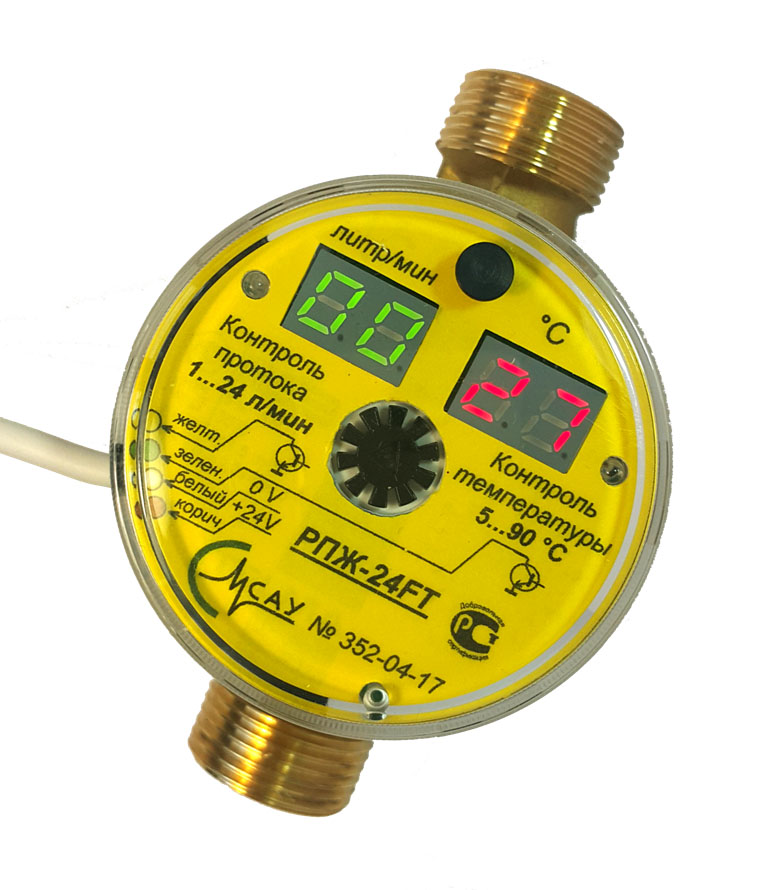

Электронное реле протока жидкости РПЖ–24FT предназначено для непрерывного контроля и сигнализации о наличии или отсутствии протока жидкости с заданным объемом в единицу времени в интервале 1–24 л/мин (0,06–1,5 м3/час). А также для отображения текущей температуры жидкости и сигнализации о превышении её температуры выше заданного порога.
Преимущества
- Контроль температуры позволяет настроить оптимальный проток для экономии воды.
- Возможность использования как в «открытых», так и в «закрытых» магистралях.
Технические характеристики
| № | Наименование параметра | Значение |
| 1. | Принцип измерения расхода | крыльчатка |
| 2. | Диапазон измерения расхода | 1–24 л/мин |
| 3. | Погрешность измерения расхода | ±5% |
| 4. | Диапазон настройки уставки по расходу | 1–24 л/мин |
| 5. | Диапазон измерения температуры | +5...+90 °C |
| 6. | Погрешность измерения температуры | ±3% |
| 7. | Температурный диапазон работы | +5...+70 °С |
| 8. | Давление рабочей среды, не более | 10 атм |
| 9. | Потеря давления при протоке: | |
| 2 л/мин, не более | 0,2 атм | |
| 24 л/мин, не более | 0,6 атм | |
| 10. | Диаметр условного прохода | 15 мм |
| 11. | Присоединительные размеры | резьба трубная, ¾ дюйма |
| (½ дюйма — см. ниже) | ||
| 12. | Габаритные размеры | |
| монтажная длина (без штуцеров) | 110 мм | |
| ширина (диаметр) | 65 мм | |
| высота индикатора | 70 мм | |
| 13. | Вес | 0,6 кг |
| 14. | Питание | 24 В ±10% |
| 15. | Напряжение, ток нагрузки выходного транзистора, не более | 24 В, 100 мА |
| 16. | Ток потребления, не более | 50 мА |
| 17. | Длина подсоединительного кабеля (возможен индивидуальный заказ) | 2 м |
Руководство по эксплуатации (pdf-файл, 1,19 Мб)
Заказать по эл. почте: zakaz@extra-aquacontrol.ru
Дополнительные опции

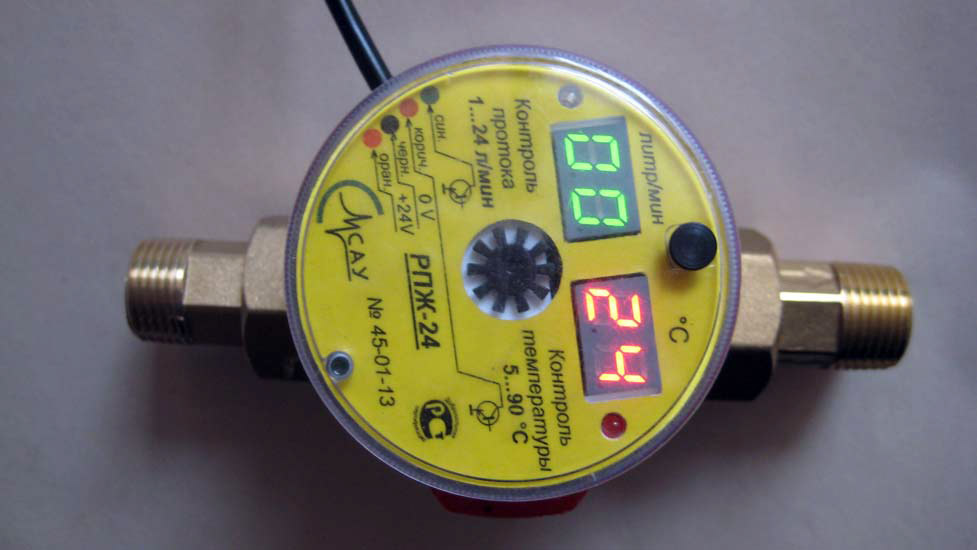

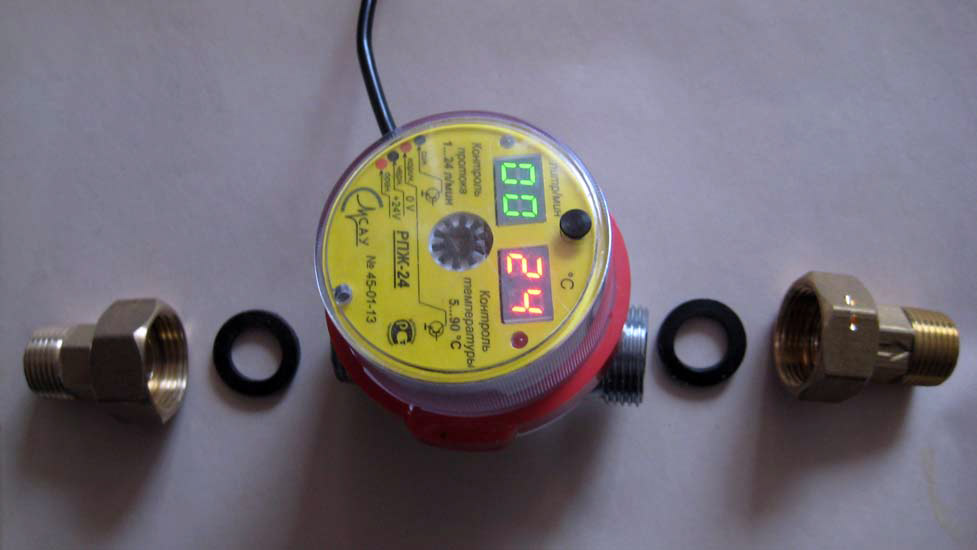

Для монтажа реле протока жидкости с резьбовым соединением ¾ дюйма, можем предложить присоединительный комплект с обратным клапаном, который защищает от обратного оттока жидкости и обеспечивает резьбовое соединение ½ дюйма. При этом габаритная длина становится равной 180 мм.
См. также блок реле для РПЖ-24FT.
